無停電電源装置（UPS） FMUP-204

本製品は主に停電対策を目的とし、コンピュータ等の負荷に対して電力を供給する無停電電源装置です。
商用電力正常時には商用電力を負荷に供給し、停電時にはバッテリーを動力源とするインバータ出力に切り替え、負荷に対する電力のバックアップを行います。さらに、本製品と別売の電源管理ソフトウェアとの組み合わせで、自動シャットダウン機能、リアルタイムモニタリング機能、スケジュール運転機能等を使用することができます。

基本情報

製品イメージ希望小売価格（税別）
84,900円
オンライン見積もり・ご購入 ＞＞

特長

  • スマートトリム・スマートブースト機能により、バッテリーを消費することなく、過電圧時は自動的に電圧を引き下げ、低電圧時は自動的に電圧を引き上げて負荷へ電力を供給します。
  • 制御パネルの機能向上により、パネルからのステータス確認、ログ確認、UPS 操作等の機能が充実しUPSの管理が容易となります。
  • バッテリーの制御改善により、バッテリーの寿命が延長されバッテリー交換のコストを削減できます。
  • グリーンモード搭載により、通常運用時の UPS 消費電力を削減できます。
  • 故障情報のログ等の RAS 機能の向上により、万一の故障時の診断・交換が迅速になり保守性を向上できます。
  • コンピューターに接続した本装置の状態監視やスケジュール運転などを行うためにはUPS制御ソフトウェアが必要です。 ※ご参考 PowerChute Serial Shutdown for Business v1.1 (25年5月現在)

    • 仕様

    項目無停電電源装置(Smart－UPS SMT750J)
    型名FMUP-204(Smart－UPS SMT750J)
    動作方式常時商用方式（ラインインタラクティブ方式）
    交流入力電圧単相 100VAC
    入力電圧範囲76V-119V
    周波数50/60Hz
    入力周波数範囲47Hz-63Hz
    最大入力電流7.5A
    ブレーカ定格10A
    交流出力（インバータ出力時）定格出力電圧AC 100V±6%
    周波数50/60Hz
    波形正弦波（サイン波）
    最大出力電流7.5A
    バッテリ形式無漏洩型、密閉、鉛カルシウム
    バックアップ時間約5分（25℃、定格負荷時）
    90％充電時間4時間
    容量12V/7.2AH×2個
    セル数12セル
    使用周囲温度/湿度10～35℃ / 20～85％（結露なきこと）
    保存周囲温度/湿度0～35℃ / 8～90％（結露なきこと）
    バッテリコネクタ（背面）あり（使用前に接続）
    消費電力（通常／最大）19W / 74W
    発熱量（通常／最大）68kJ/H / 266kJ/H
    漏洩電流1.0mA
    電源ケーブルケーブル長：1.8m（直付け） プラグ形状：NEMA 5-15P
    外形寸法W138×D360×H166（mm）
    質量約13kg

    装置前面

    項名称機能説明
    1オンラインLEDUPSが接続機器に商用電力を供給しているときに点灯
    2UPS出力On/OffボタンUPSの出力を開始もしくは停止
    3オンバッテリLEDUPS がバッテリ運転をしているときに点灯または停電のときやセルフテスト時に点灯
    4故障LEDUPSが内部異常を検出したときに点灯
    5バッテリ交換LEDバッテリ交換が必要になるとLEDが点灯し、警告音を発します。また、バッテリのコネクタが未接続の場合は、警告音を発しLEDが点滅。
    バッテリのセルフテスト結果がNGの場合：短い警告音が1分間鳴動、バッテリ交換LEDが点灯。
    バッテリが接続されていない場合：短い警告音が2秒ごとに鳴動、バッテリ交換LEDが点滅。
    6ディスプレイスクリーンUPSのステータス、設定項目等を表示します。 表示する言語はEnglishの他、カタカナ等を選択可能
    7UP / DOWNボタン選択項目を上または下に移動します。
    8ENTERボタン選択したメニューコマンドを展開、または選択肢の一覧を展開します
    9ESCボタン現在の画面を終了して、前の画面に戻ります

    装置背面

    項名称機能説明
    1USBポート UPS管理ソフトを使用する場合に使用する。
    2シリアルポートUPS管理ソフトを使用する場合にシリアルポートケーブル（RJ45）を接続する。
    3シャーシ接地線用ネジUPSの電源コードの接地線を通じてアースを提供（本製品では使用しない）
    4オプションアクセサリカード用スマートスロットスマートカードスロット（本製品では使用しない）
    5過負荷保護リセットボタン入力側の過負荷保護リセットボタン。UPSの最大電力容量を超えると、トリップする。
    6UPS入力UPSの入力ケーブル
    7出力コンセントUPSの出力コンセント
    8バッテリコネクタUPS使用時に接続。コネクタが外れているとバッテリディスコネクトを検出し、バッテリ交換LEDが点滅、警告音が鳴動する。

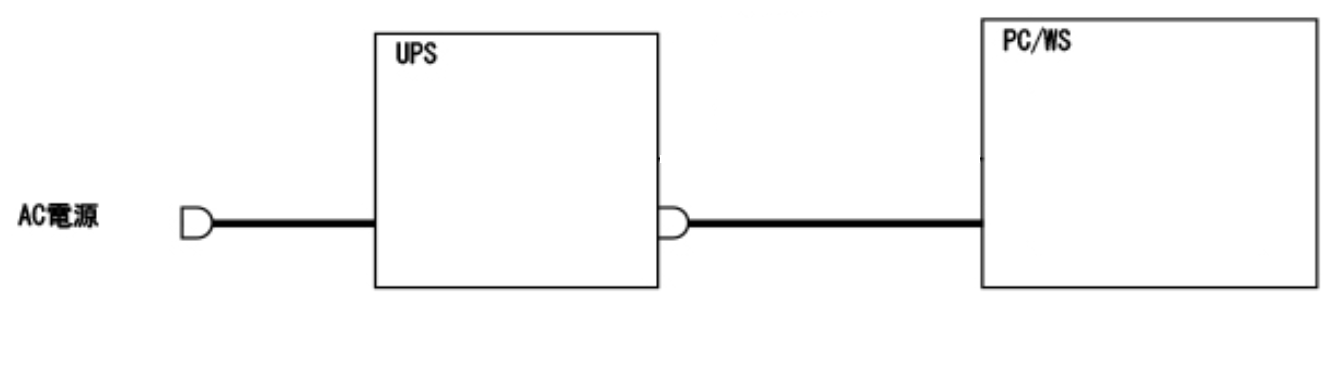

    接続形態

    1台のUPSに1台のPC/WSを使用する場合

    外形寸法

    留意事項

  • 本製品はバッテリーの定期交換（目安として3年）が必要です。UPSの保証期間は1年ですが、バッテリーの寿命による交換は有償となります。バッテリーの寿命交換のためには、本製品のSupport Desk契約を実施するか、あるいは交換用バッテリーを別途購入して交換することが必要です。
  • 業務終了後に分電盤を切断する場合は、必ず本製品の電源スイッチを先にOFFしてください。（分電盤を切断することにより、本製品は停電時の動作状態となりバッテリーを消費するため。）
  • 本製品の電源ケーブルは、アース付きのコンセントへ接続してください。
  • 本製品を使用しない場合（電源ケーブルをコンセントに差し込んでない無通電状態）、バッテリーの自然放電が発生するため、保管時においても、できるだけコンセントに差し込んだ状態で保管してください。
  • バッテリー保持時間は、本製品に接続された装置の消費電力により異なります。
  • 本製品の周りは、通気確保のため、約 2.5cm以上の隙間をあけてください。
  • 漏洩電流検知機能付きブレーカに接続する場合には、構築するシステム機器の漏洩電流の合計が検知限度値を越えないようにしてください。（検知限度値を越えるとブレーカが切断されます。）
  • 本製品にはアルミ電解コンデンサ等の有寿命部品があります。本製品に使用しているアルミ電解コンデンサは、寿命が尽きた状態で使用し続けると電解液の漏れや枯渇が生じ、異臭の発生や発煙の原因となる場合がありますので、計画的な装置交換を行ってください。
  • 本製品は入力部に保護回路があるため、絶縁耐圧試験は実施しないでください。絶縁耐圧試験を行った場合に保護回路が破壊され通常の動作ができなくなる可能性があります。
